粘結指數測定儀
- 品牌：???鑫銀儀器
- 型號：???NJ-2
NJ-2型粘結指數測定儀是測定煉焦用煤的粘結能力-羅加指數及粘結指數的專用儀器。它由一臺電動機通過蝸輪蝸桿減速器帶動兩個轉鼓以每分鐘50轉的速度轉動250圈，使煤樣焦塊在轉鼓內進行強度試驗。從而以煤塊耐磨度，即對破壞抗力的大小表示試樣的粘結能力。
粘結測定儀共有五部分組成，即電動機、減速器、轉鼓、計數器、殼體等。儀器內裝有電子計數器及控制裝置,機器出廠設置轉數為250轉,實現自動停轉，也可以根據特殊要求增加或減少圈數。計數檢測采用光電開關，具有無觸點、壽命長等特點。
粘結測定儀適合于煤炭、冶金、焦化部門及科研單位的試驗室使用。
技術參數：
1.符合國標GB/T5447-2014《煙煤黏結指數測定方法 》和GB/T5449-2015《煙煤羅加指數測定方法》；
2.顯示方式 ：雙LED數碼顯示,左邊顯示計數窗口,右邊顯示時鐘窗口,手動復位或設置圈數 ；
3.轉鼓轉數： 250 轉；轉數控制范圍：1-999轉可預置；
4.轉鼓轉速：50±0.5r/min ；
5.電機功率：120W ；
6.總重量：35kg，主機：20Kg；
7.電源：AC 220V±10% 50Hz ；
8.外型尺寸：主機：480mm×370mm×280mm（長×寬×高）
結構簡介：
粘結測定儀的結構:（見附圖一）
測定儀內裝有智能數顯計數器，該計數器具有計數準確，操作方便的特點，并可在1-999轉內任意預置轉數，實現自控停止轉動。
主要組成部分：電機、減速器、兩個轉鼓、計數器、殼體。
其中轉鼓內徑200mm、深70mm，壁上鉚有相距180o厚3mm 的擋板兩塊。

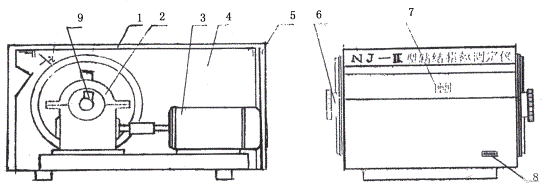

附圖1：粘結指數測定儀結構簡圖
1、上蓋 2、減速器 3、電機 4、機殼 5、螺釘 6、轉鼓 7、計數器 8、電源開關 9、干簧管
